マップエディター概要

マップエディター概要†

マップエディターは、ゲームの舞台となる地形や建物の作成をし、ストーリーに関わるイベントを配置する、ゲーム制作におけるメインツールです。

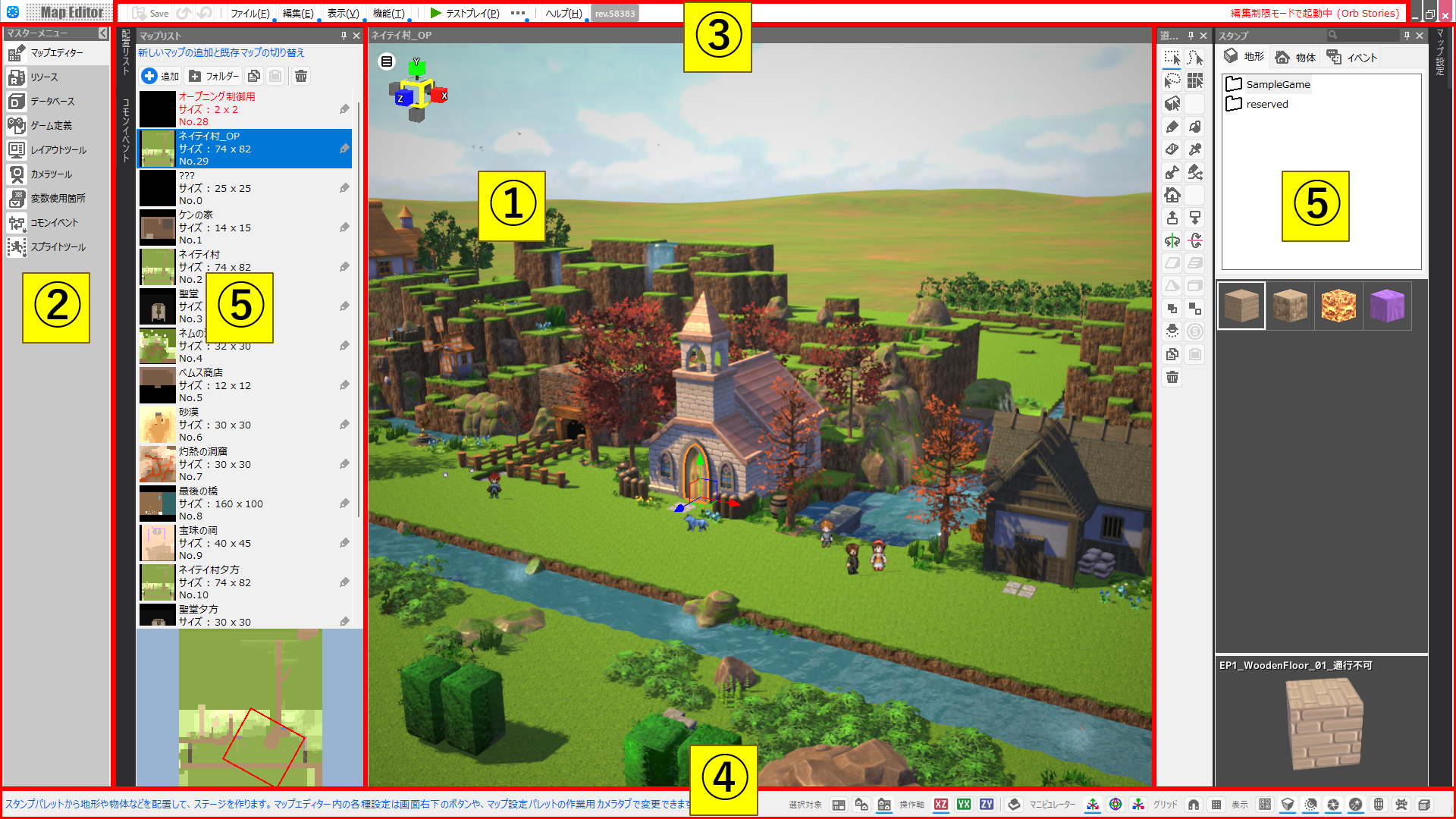

マップエディターの構成と機能は以下の通りです。

①エディター画面†

地形の形状を変えたり、物体やイベントを配置していく、マップエディターのメイン作業画面です。

作業用カメラは、右ドラッグで回転させることができます。
センタードラッグ、もしくはShiftキーを押しながら右ドラッグするとX軸とZ軸方向にスクロールします。

ホイールの回転でズームイン/アウトできます。

マップエディタ操作におけるホットキー（ショートカットキー）についてはショートカットキー一覧をご覧ください。

• 3D表示アイコン
  エディター画面左上に表示されているアイコンです。
  ・X、Y、Zそれぞれのキューブをクリックすると、それぞれの軸からの視点になります。
  ・左クリックでパースのオン/オフ
  ・プレビュー画面左上のアイコンをクリックすると、「マップ設定」パレットの「エディター設定」タブが開きます。

• マップシンボル
  イベントやライトなどを設置した際、下記のようなマップシンボルがマップ上に配置されます。
  マップシンボルの表示のオン/オフは、マップエディター下部④にあるボタンで切り替えられます。

コンテキストメニュー†

マップ上の何らかのものを選択中に右クリックをするとコンテキストメニューが表示されます。
地形、物体、イベントのどれを選択しているかによって表示されるコンテキストメニューの内容が変わります。

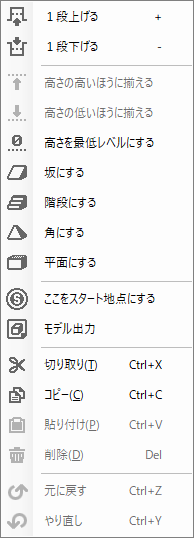

• 地形選択中


  1段上げる	選択中の地形のY座標を1段階（0.25）高くします。
  1段下げる	選択中の地形のY座標を1段階（0.25）低くします。
  高さの高いほうに揃える	高さの異なる地形を選択している場合、高いほうにY座標面を揃えます。
  高さの低いほうに揃える	高さの異なる地形を選択している場合、低いほうにY座標面を揃えます。
  高さを最低レベルにする	選択中の地形の高さを最低（Y=0.25)にします。
  坂にする	段差のある地形を、指定の向きの坂に変換します。段差の高い方の地形で使用します。 隣接する複数の地形を選択して坂にすることもできます。坂でつなげられるのは高低差4段階までです。
  階段にする	段差のある地形を、指定の向きの坂に変換します。段差の高い方の地形で使用します。 隣接する複数の地形を選択して階段にすることもできます。階段でつなげられるのは高低差4段階までです。
  角にする	隣り合った2辺が坂や階段の地形で、途切れた部分も坂や階段にする機能です。 角にする地形の高さを坂や階段と同じにします。
  平面にする	「坂道にする」または「階段にする」で傾斜がついた地形を元に戻します。
  ここをスタート地点にする	選択した地点を、ゲーム開始時の主人公の位置に設定します。
  モデル出力	選択中の地形を3Dモデル（.fbx）として出力します。
  切り取り	選択中の地形をカットします。
  コピー	選択中の地形をコピーします。
  貼り付け	コピーした地形をペーストします。
  削除	（地形は削除できません）
  元に戻す	操作をアンドゥします。
  やり直し	操作をリドゥします。

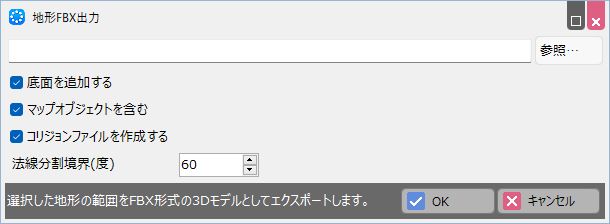

• 地形のモデル出力
  選択中の地形をFBX形式のモデルデータとしてエクスポートできる機能です。
  3Dモデル化した地形をうまく組み合わせることで、穴の開いた地形などを表現することもできます。
  　・エクスポートする際「高さ0」から上の部分を全て書き出します。
  　・エクスポートしたモデルをBakinにインポートして使う際、地形と同じ見た目にしたい場合はリソース＞マテリアルにてシェーダーに”map_terrain”を指定してください。

  • 底面を追加する
    チェックを入れると底面を付けた形でエクスポートします。
  • マップオブジェクトを含む
    チェックを入れると選択中の地形の上に載っている物体を含んでエクスポートします。
    物体については下記の制限があります。
    　　・コリジョンは完全には再現されません。
    　　・モーションは再現されません。
    　　・マテリアルはfbxのデフォルトのものになります。

• コリジョンファイルを作成する
  エクスポートする際に、コリジョンファイルも同時に生成します。

• 法線分割境界（度）

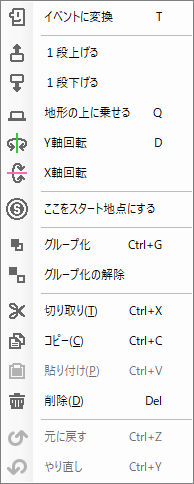

• 物体選択中


  イベントに変換	選択中の物体をイベントに変換します。
  1段上げる	選択中の物体/イベントのY座標を1段階（0.25）高くします。
  1段下げる	選択中の物体/イベントのY座標を1段階（0.25）低くします。
  地形の上に載せる	宙に浮いている物体/イベントを地面の上に載せます。
  Y軸回転	選択された物体/イベントを、Y軸を軸に45度回転させます。
  X軸回転	選択された物体/イベントを、X軸を軸に45度回転させます。
  ここをスタート地点にする	選択した地点を、ゲーム開始時の主人公の位置に設定します。
  グループ化	選択された複数の物体/イベントをグループ化します。 グループ化された物体/イベントはすべて同時に位置変更やサイズ変更などを行えます。
  グループ解除	グループ化を解除します。グループ内のどの物体を選択しても解除を行うことができます。
  切り取り	選択中の物体をカットします。
  コピー	選択中の物体をコピーします。
  貼り付け	コピーした物体をペーストします。
  削除	選択中の物体を削除します。
  元に戻す	操作をアンドゥします。
  やり直し	操作をリドゥします。

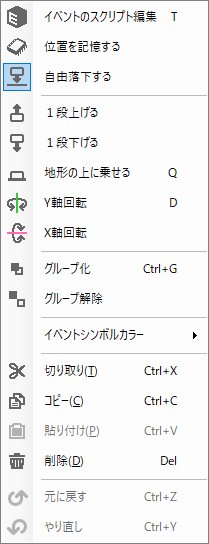

• イベント選択中


  イベントのスクリプト編集	イベントエディターを開きます。
  位置を記憶する	オンにすると、移動系のイベントを使用してこのイベントのマップ上の位置が変わった後にプレイヤーが他のマップに移動しても、このイベントは移動後の位置を保持するようになります。
  自由落下する	オンにするとそのイベントはプレイを開始すると自由落下します。 オフにするとY軸の位置を維持し、宙に浮かせたイベントは宙に浮いたままになります。 この設定は移動系のイベントなどの挙動に影響を与えます。
  1段上げる	選択中の物体/イベントのY座標を1段階（0.25）高くします。
  1段下げる	選択中の物体/イベントのY座標を1段階（0.25）低くします。
  地形の上に載せる	宙に浮いている物体/イベントを地面の上に載せます。
  Y軸回転	選択された物体/イベントを、Y軸を軸に45度回転させます。
  X軸回転	選択された物体/イベントを、X軸を軸に45度回転させます。
  グループ化	選択された複数の物体/イベントをグループ化します。 グループ化された物体/イベントはすべて同時に位置変更やサイズ変更などを行えます。
  グループ解除	グループ化を解除します。グループ内のどの物体を選択しても解除を行うことができます。
  イベントシンボルカラー	マップエディター上でグラフィックが割り当てられていないイベントを表す”イベントシンボル”のカラーを指定できます。
  切り取り	選択中のイベントをカットします。
  コピー	選択中のイベントをコピーします。
  貼り付け	コピーした地形をイベントします。
  削除	選択中のイベントを削除します。
  元に戻す	操作をアンドゥします。
  やり直し	操作をリドゥします。

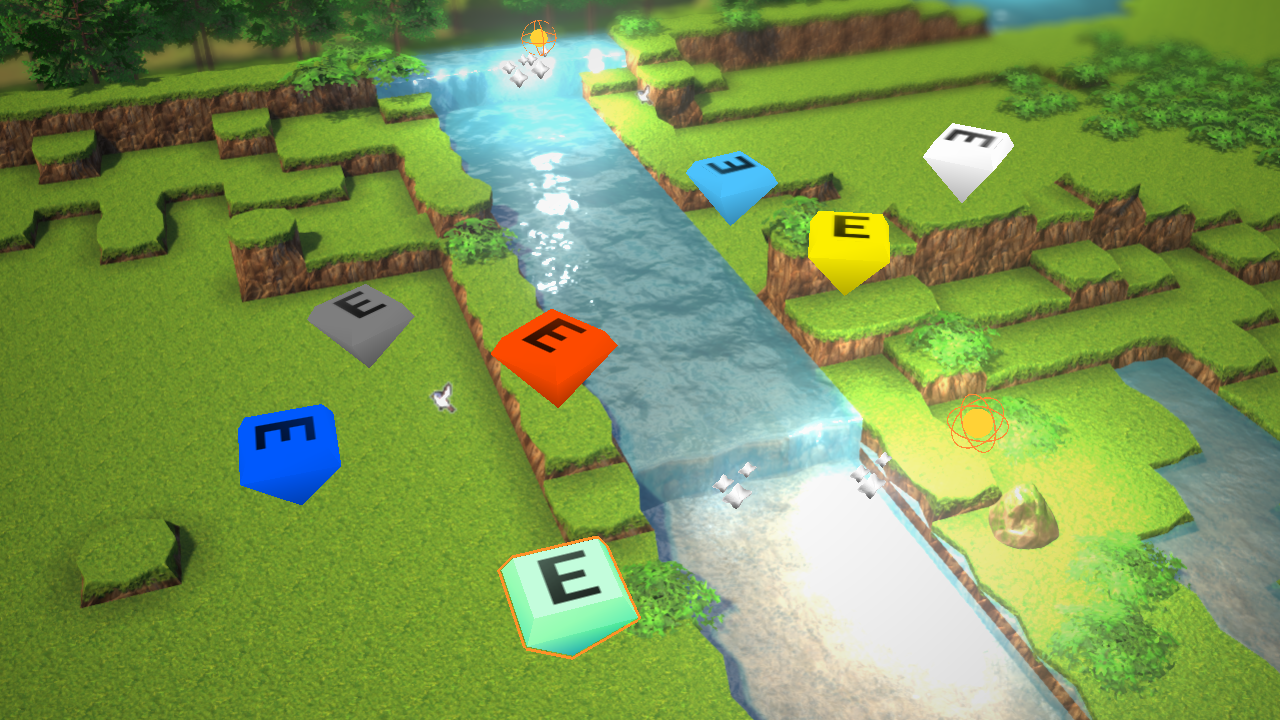

• イベントシンボルカラー
  マップエディター上でグラフィックが割り当てられていないイベントを表す”イベントシンボル”に色をつけられる機能です。
  カラーは8色用意されています。
  「カメラ制御用のイベントは赤」「マップ外への移動イベントは白」といったように、イベントの種別分けなどにご活用いただけます。


②マスターメニュー†

Bakinの主要な機能へアクセスできるメニューです。
各メニューをクリックするとそれぞれのダイアログが開きます。
各メニューの詳細はマニュアルの各メニューのページをご覧ください。

③メニューバー†

マップエディターのウィンドウ上部にあるメニューバーからさまざまな機能にアクセスすることができます。

• Save
  現在作業中のゲームデータを上書き保存します。

• 元に戻す
  直前に行った操作を取り消して元の状態に戻します。
  続けてクリックすることで、複数回の操作を取り消せます。

• やり直す
  「元に戻す」で取り消した操作を復元します。
  取り消した操作が複数ある場合は、続けてクリックすることで遡れます。

• ファイル
  • 保存
    現在作業中のゲームデータを上書き保存します。

• 新しいプロジェクト名で保存
  現在作業中のゲームデータを別の名前で保存します。

• バージョン
  本ソフトウェアのバージョン情報が表示されます。

• ユーティリティ・書き出し
  公開作品（exeファイル）を出力するためのダイアグラムが開きます。

• 作業終了
  現在作業中のゲームデータを閉じ、トップメニューに戻ります。

• 編集
  • 元に戻す
    直前に行った操作を取り消して元の状態に戻します。
    続けて実行することで、複数回の操作を取り消せます。

• やり直し
  「元に戻す」で取り消した操作を復元します。
  取り消した操作が複数ある場合は、続けて実行することで遡れます。

• 切り取り
  選択した物体やイベントを切り取り、クリップボードにコピーします。

• コピー
  選択した物体やイベントをクリップボードにコピーします。

• 貼り付け
  クリップボードにコピーされた物体やイベントをペーストします。
  「切り取り」「コピー」「貼り付け」はマップエディター下部ステータスバーにある選択対象のモードによって挙動が変化します。

  「地形」 … 選択した地形をコピー、カット、ペースト
  「物体」 … 選択した物体・イベントをコピー、カット、ペースト
  「地形と物体」 … 選択した地形とその上に載る物体・イベントをコピー、カット、ペースト

• 削除
  選択した物体やイベントを削除します。

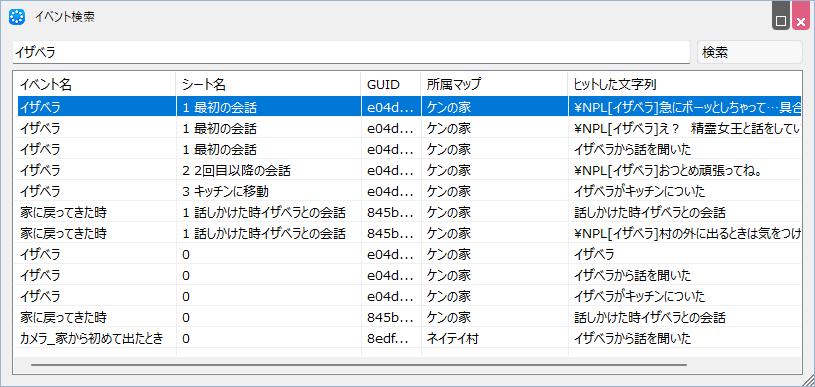

• イベント検索
  下記の項目に指定の語句を含むイベントをプロジェクト全体から検索することができます。
  　イベント名/イベントシート名/イベント内のテキスト/イベント内で使用している変数名
  検索結果の行をダブルクリックすると、そのイベントのイベントシートを開くことができます。
  イベント検索はショートカットキー"Ctrl+F"で開くこともできます。


• 整列
  • 位置
    複数選択された物体やイベントの、X、Y、Zそれぞれの座標を、最初に選択されたものと同一にして整列させます。
    ALLを選択すると、すべて同じ座標上に配置されます。

• 回転
  複数選択された物体やイベントの、X、Y、Zそれぞれの軸角度を、最初に選択されたものと同一にして整列させます。
  ALLを選択すると、すべて同じ角度になります。

• スケール
  複数選択された物体やイベントの、X、Y、Zそれぞれの軸方向のスケールを、最初に選択されたものと同一にして整列させます。
  ALLを選択すると、すべて同じスケールになります。

• マップ全体をスクロール


  現在編集中のマップ全体を１ブロックずつ指定方向にずらすことができます。
  ダイアグラムの矢印をクリックするたびに、その方向にずれていきます。
  マップ範囲からはみ出た部分は消えますが、「環状として扱う」にチェックを入れると、ずれてマップ範囲から消えた部分が対面方向から出現するようになります。
  ただし「環状として扱う」場合、マップ範囲外に置かれている物体の位置は変わらなくなります。
  また、左右斜めにあるボタンをクリックすると、マップを90度回転させることができます。

• マップ全体を上げる
  マップ全体の地形の高さを１段階高くします。

• マップ全体を下げる
  マップ全体の地形の高さを１段階低くします。

• マップ全体の高さを調整する


  マップ全体の高さを変更します。現在の高さより低くしたい場合は負（マイナス）の数値
  を、高くしたい場合は正の数値を入力します。

• マップ全体を高さ１とする
  マップを、高さが１の平らな地形にします。

• リソースフォルダーの未使用ファイルを削除
  リソースフォルダにある、ゲームに使われていないファイルを検索し、削除します。
  公開作品出力時に使用します。

• ファイルパスをクリアする
  ゲームファイルの中以外を参照するパスをすべて削除します。
  公開作品出力時に使用します。

• 表示
  • グリッドにスナップ
    物体やイベントをグリッドに沿って配置するグリッドスナップ機能の使用/不使用を切り替えます。

• グリッドを表示
  マップ上のグリッド（方眼）の表示/非表示を切り替えます。

• 敵の分布を表示
  敵の出現エリアの表示/非表示を切り替えます。

• パースを付けて表示
  作業中のマップの表示にパースを付ける/付けないを切り替えます。

• ポストエフェクト有効
  作業中のマップに設定したポストエフェクトをかける/かけないを切り替えます。

• 真上からのカメラ
  オンにすると、カメラが真上からの視点になります。オフにすると直前の視点に戻ります。

• DOF有効
  DOF（被写界深度）機能の有効/無効を切り替えます。

• プロジェクトパスの表示
  マップエディター右上に表示されているプロジェクトのパスの表示/非表示を切り替えます。
  作業風景を配信する際にパスを表示したくない場合などでご利用ください。

• クイックツールバーの表示
  クイックツールバーの表示/非表示を切り替えます。

• 各種パレット
  各種パレットの表示/非表示を切り替えます。
  非表示にしたパレットは、プレビュー画面左右辺の収納部からも見えなくなります。

• ウィンドウの初期化
  マップエディタ・ウィンドウの大きさを初期化します。

• パレットの初期化
  各種パレットの位置、分離状態を初期化します。

• エラーサムネイルの全削除
  作成に失敗し、エラー表示となっているサムネイルを全て削除します。
  例えば既にインポートした3DスタンプのモデルファイルをWindowsのエクスプローラーを使ってプロジェクトフォルダから削除すると、ツール内各所でそのスタンプやモデルのサムネイルがエラーサムネイルに変わります。
  削除したモデルを再びプロジェクトフォルダに戻してもエラーサムネイルが消えない場合などにこの機能をご利用ください。

• サムネイルの全削除
  各機能で生成されるサムネイルをすべて削除します。
  サムネイルはゲームファイルを読み込みしたさいに新たに生成されます。

• 機能
  マスターメニューにある各機能にアクセスできます。
  また、拡張機能（プラグイン）を使用することもできます。
  • 拡張機能
    • バトル関連ソースをゲームファイルにコピーする(デフォルト戦闘)
      Bakinデフォルトのバトル関連のソースをプロジェクト内のbattlescriptフォルダに書き出します。
    • バトル関連ソースをゲームファイルにコピーする(バトルプラグインサンプル)
      ゲームギャラリーにある「バトルプラグインサンプル」プロジェクトのバトル関連のソースをプロジェクト内のbattlescriptフォルダに書き出します。
    • バトル関連ソースをゲームファイルから削除
      battlescriptフォルダを削除して、デフォルトのバトル処理に戻します。

• 環境設定
  プロジェクトの保存フォルダの設定や、マップエディターのツールの動作設定、ホットキーのカスタマイズなどができるダイアログが開きます。


  • 「全般」メニュー
    トップメニュー＞環境設定にある各種設定をこのダイアログで行えます。
    設定項目のうち全般＞LanguageについてはBakinを再起動することで反映することができます。

• 「ツール」メニュー
  マップ設定パレット＞エディター設定タブ、ゲーム定義＞プロジェクト設定にある各種設定をこのダイアログで行えます。

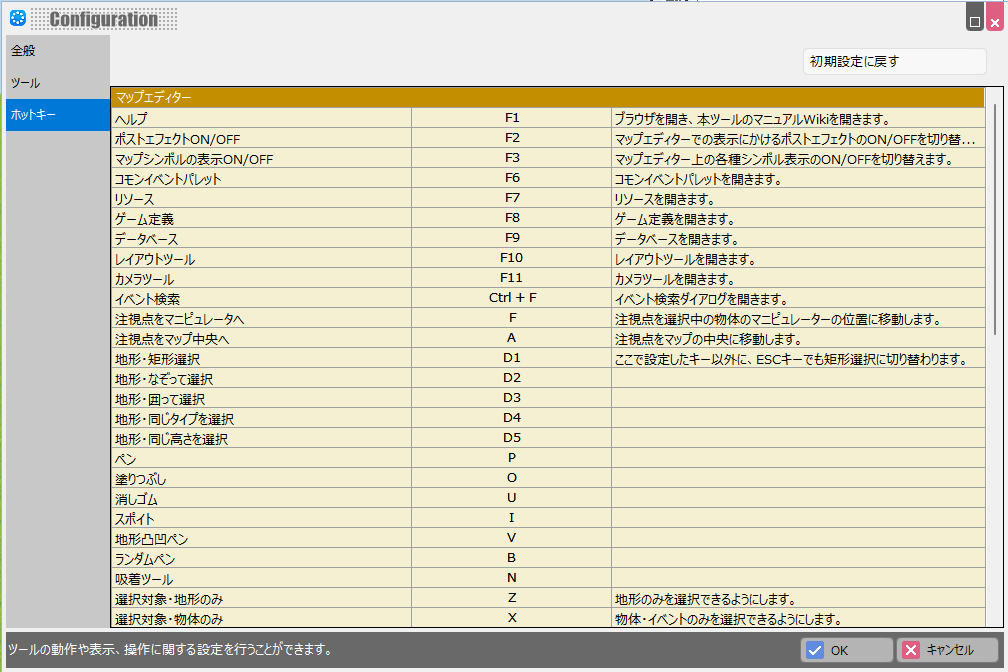

• 「ホットキー」メニュー
  ツール操作時に使用できるホットキーの設定をカスタマイズすることができます。
  3列あるカラムのうち、真ん中のカラムをクリックし、割り当てたいキーをキーボードから入力することで割り当てを変更することができます。

• ヘルプ
  下記のWebページへのリンクがあります。
  それぞれの項目をクリックすると、ブラウザで当該のページが開きます。
  「RPG Developer Bakinマニュアル」「ショートカットキー一覧」「公式サイト」「YouTube公式動画」「変更履歴」「お問い合わせ」
  「お問い合わせ」からは公式サイトのお問い合わせページをブラウザで開けます。

• バージョン情報
  ツールのバージョン№です。
  左クリックでバージョン№がコピーされます。
  ※トラブル発生時のお問い合わせの際にはバージョン№を添えてください。

• パス情報
  現在編集中のゲームファイルが保存されているパスを表示しています。
  右クリックするとエクスプローラーでゲームファイルが保存されているフォルダを開くことができます。
  またプロジェクトをZipファイルにまとめて保存することもできます。
  　　Zipファイルにまとめる際、プロジェクト内のリソースのインポートパスを削除することが可能です。
  　　プロジェクトを配布する際、必要でしたらご活用ください。



テストプレイ†

ゲームプレイヤー機能を実行して、現在の状態でのテストプレイができます。
テストプレイを始めるためのボタンが2種類あります。

• 左のボタン（緑の三角形が付いているボタン）はクリックの仕方で動作が変わります。

1. 左クリック　クイックテストプレイ。テストプレイ中、エディターは使えません。
2. 右クリック　タイトル画面をスキップしてクイックテストプレイ。
3. センターホイールクリック　テストプレイ。エディターとは別プロセスでテストプレイを実施します。テストプレイ中エディターを使用できます。またこのテストプレイは公開作品出力でプロジェクトを書き出した際と同じ動作環境となります。

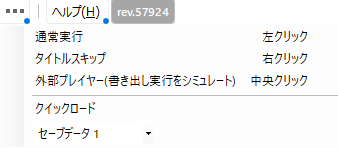

• 右のボタン（・・・のマークのボタン）には、セーブデータを選んでテストプレイを実行できる機能があります。


以下で説明する機能と表記は、すべてデフォルトのものです。
使用するキー・ボタンのアサインは入力デバイスの割り当てにて変更できます。

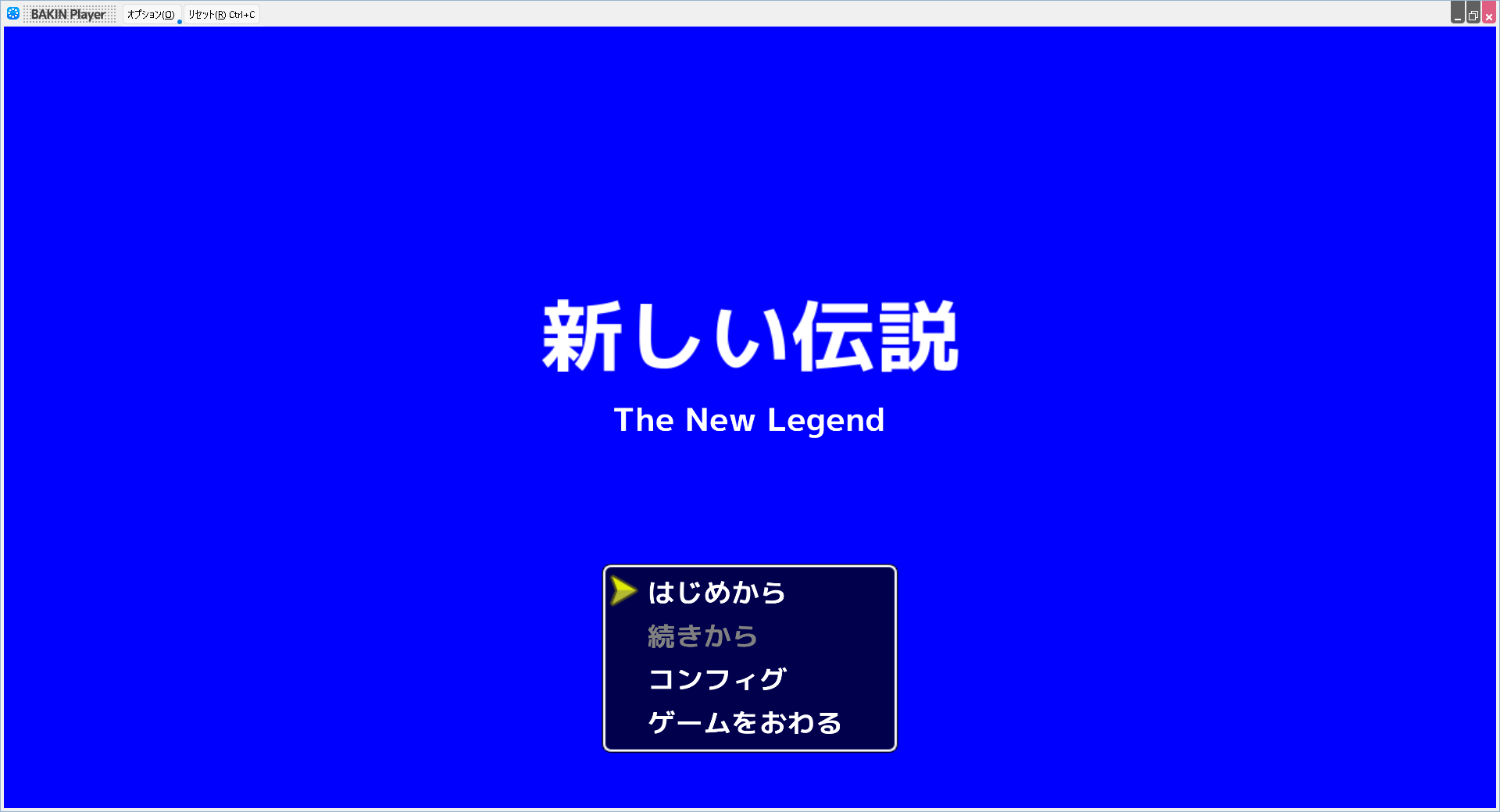

• タイトル画面メニュー
  • はじめから
    ゲームの最初からプレイします。

• 続きから
  セーブしたゲームを続きからプレイします。

• コンフィグ
  ゲームの各種設定をします。ゲーム内でも行えます。

• BGM
  BGMの音量を設定します。

• 効果音
  効果音の音量を設定します。

• メッセージ速度
  メッセージの表示速度を４段階から選択します。

• カーソル位置
  カーソル位置を記憶する/しないを設定します。

• 初期値に戻す
  コンフィグ設定を初期値に戻します。

• ゲームをおわる
  テストプレイを終了し、マップエディターに戻ります。

キーボードでの操作方法†

コントローラーでの操作方法†

オプション†

テストプレイ実行しながら動作を変更・確認できるさまざまなメニューを選択することができます。
センターホイールクリックでのテストプレイではこのメニューは選択できません。

• ウィンドウの大きさ
  テストプレイ時のウィンドウの大きさを変更できます。
• パフォーマンスメーター
  ゲーム中の各要素にそれぞれどの程度の負荷がかかっているかを確認できます。
• デバッグウィンドウ
  ゲーム中の変数の状態やバトル中の設定などを変更/確認することができます。
• キャストパラメータチェックビュー
  ゲーム中のキャストのステータスやパラメータを確認したり、一時的に変更することができます。

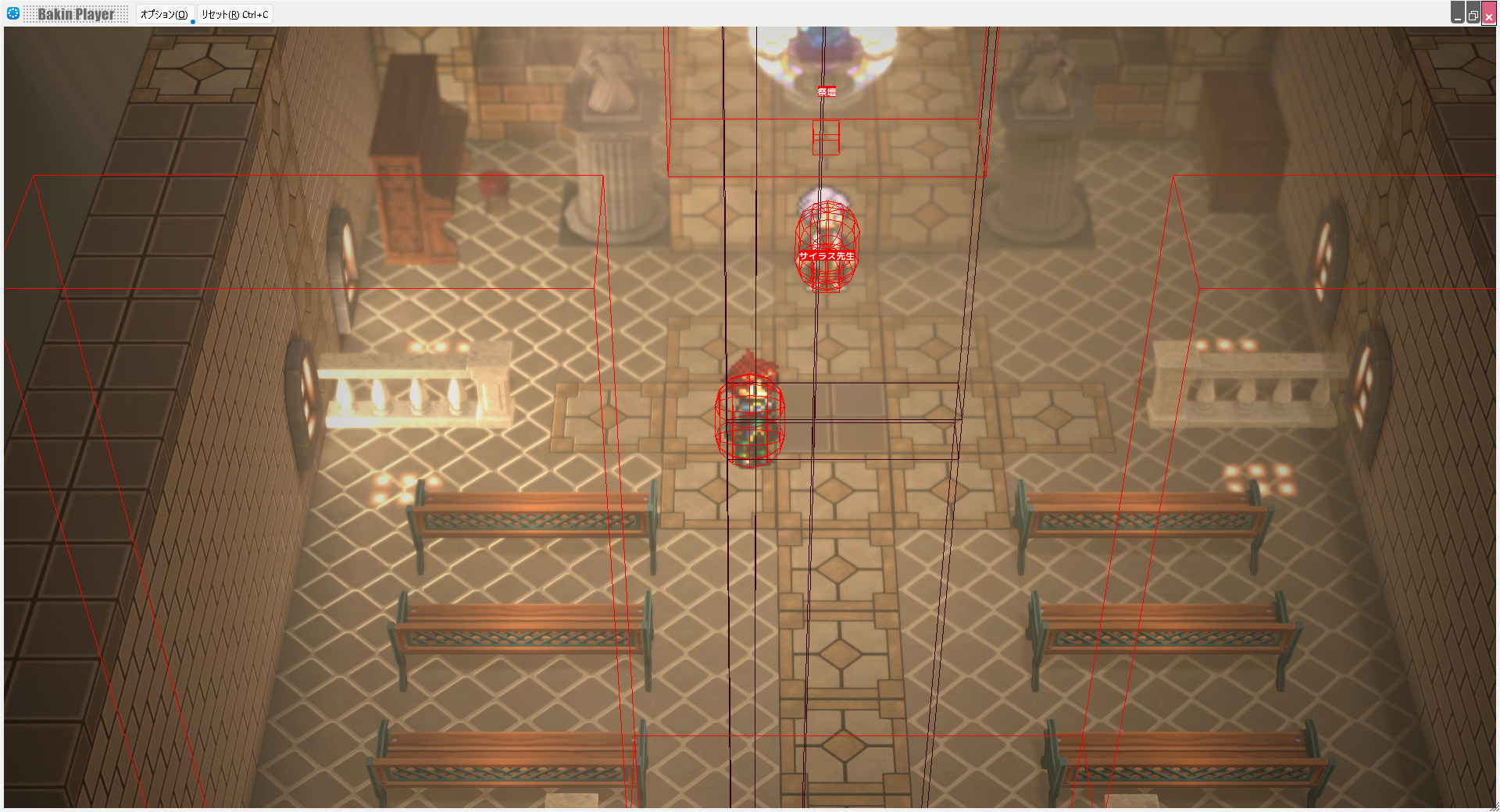

• コリジョン表示

  物体やイベントに設定したコリジョンを視覚的に確認できます。
  コリジョン設定のミスの発見などにお役立てください。

デバッグウィンドウについて†

テストプレイ中に「F5キー」を押すと、デバッグウィンドウを開閉することができます。
各種設定や変数ボックスの値を一時的に変更することで、効率よくテストプレイをし、進行や不具合のチェックをすることができます。
このウィンドウで設定する内容は、「テストプレイに反映」ボタンを押さないとゲーム内には反映されません。

• 設定変更 タブ
  テストプレイを円滑に行うためのさまざまな一時的な変更を設定できます。

• オプション
  • モンスターが出現しない
    チェックを入れると、モンスターがエンカウントしなくなります。
  • イベントをすり抜ける
    プレイヤーがイベントをすり抜けて移動できるようになります。
    階段や扉などもすり抜けるため、場所移動がきなくなる場合もあります。
  • バトル時HP・MP常時MAX
    バトル時、パーティキャストのHPとMPが常に最大値になります。
  • バトル時能力MAX
    バトル時、パーティキャストの能力値が常に最大値になります。
  • バトル早送り
    　チェックを入れるとテストプレイ中に発生するバトルが早送りで実行されます。

• キャストのレベルを変更
  現在パーティにいるキャストのレベルを変更できます。

• 変数ボックスの表示・変更
  変数ボックスの値を一時的に変更することができます。
  チェックボックスにチェックを入れた項目を、リストの上方に表示します。

• 閉じる ボタン
  デバッグ機能ダイアログを閉じてテストプレイに戻ります。

• テストプレイに反映 ボタン
  変更内容をテストプレイに反映します。
  キャストのレベル、イベントスイッチ、変数ボックスは、値が入力されている箇所のみ反映されます。

• ログ タブ
  テストプレイ時に、どのイベントを実行しているのかをモニターできる機能です。
  必要に応じてログ上部にあるボタンを使って、表示するイベント種別を選んでください。
  並列して繰り返し実行するタイプのイベントがあると、大量のログが流れ続けます。その場合は「並列イベントを含む」をオフにしてください。

• 発行元
  コモンイベントのログでは、そのコモンイベントが実行されたきっかけとなるアクションが「発行元」欄に表示されます。

  きっかけとなるアクション	表示される内容
  マップ設定パレット＞基本タブ＞マップ表示前に呼び出すイベント	Execute From Map
  スキルイベント	Execute From Skill
  アイテムイベント	Execute From Item
  レイアウトのアクション	Execute From Layout
  イベントパネル「ゲームオーバー時の動作指定」	Execute From GameOver Action

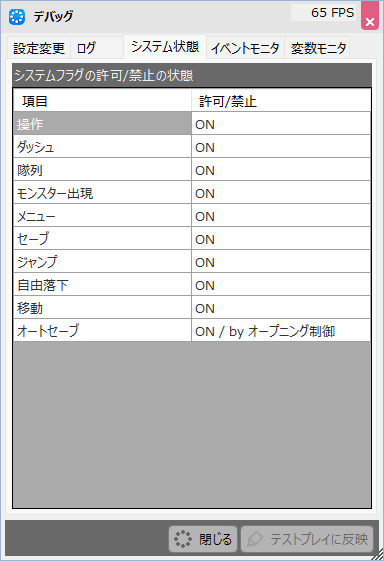

• システム状態 タブ
  現在の各種システムフラグの許可・禁止の状態を表示します。
  ゲームの初期設定だけでなく、イベントを通じて変更された状態も確認できます。

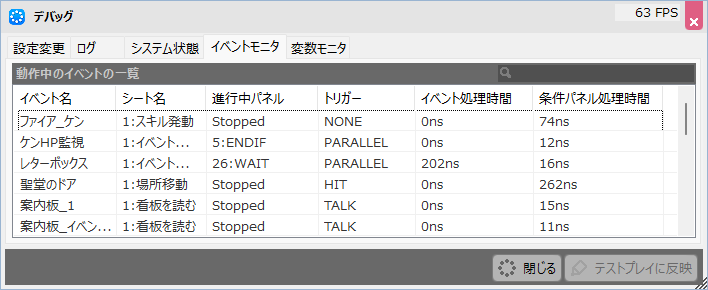

• イベントモニタタブ
  コモンイベントとそのマップにあるイベントの状態がわかるモニタです。



  イベント名	コモンイベントとそのマップにあるイベントの名前です。
  シート名	実行中、もしくは起動する可能性のあるイベントシート名です。
  進行中パネル	進行中のイベントパネルです。Stoppedとなっている場合は起動待ち、もしくは実行済みです。
  トリガー	実行中のシートのイベント開始トリガーの種別です。
  イベント処理時間	イベントシートに進行にかかっている処理時間。 1000ナノ秒（1ミリ秒）を超える程度までは、ゲーム全体の処理速度への影響は軽微です。
  条件パネル処理時間	条件パネルのチェックに要している処理時間です。 シート内の条件パネルが多いほど、処理時間は増加します。 1000ナノ秒（1ミリ秒）を超える程度までは、ゲーム全体の処理速度への影響は軽微です。

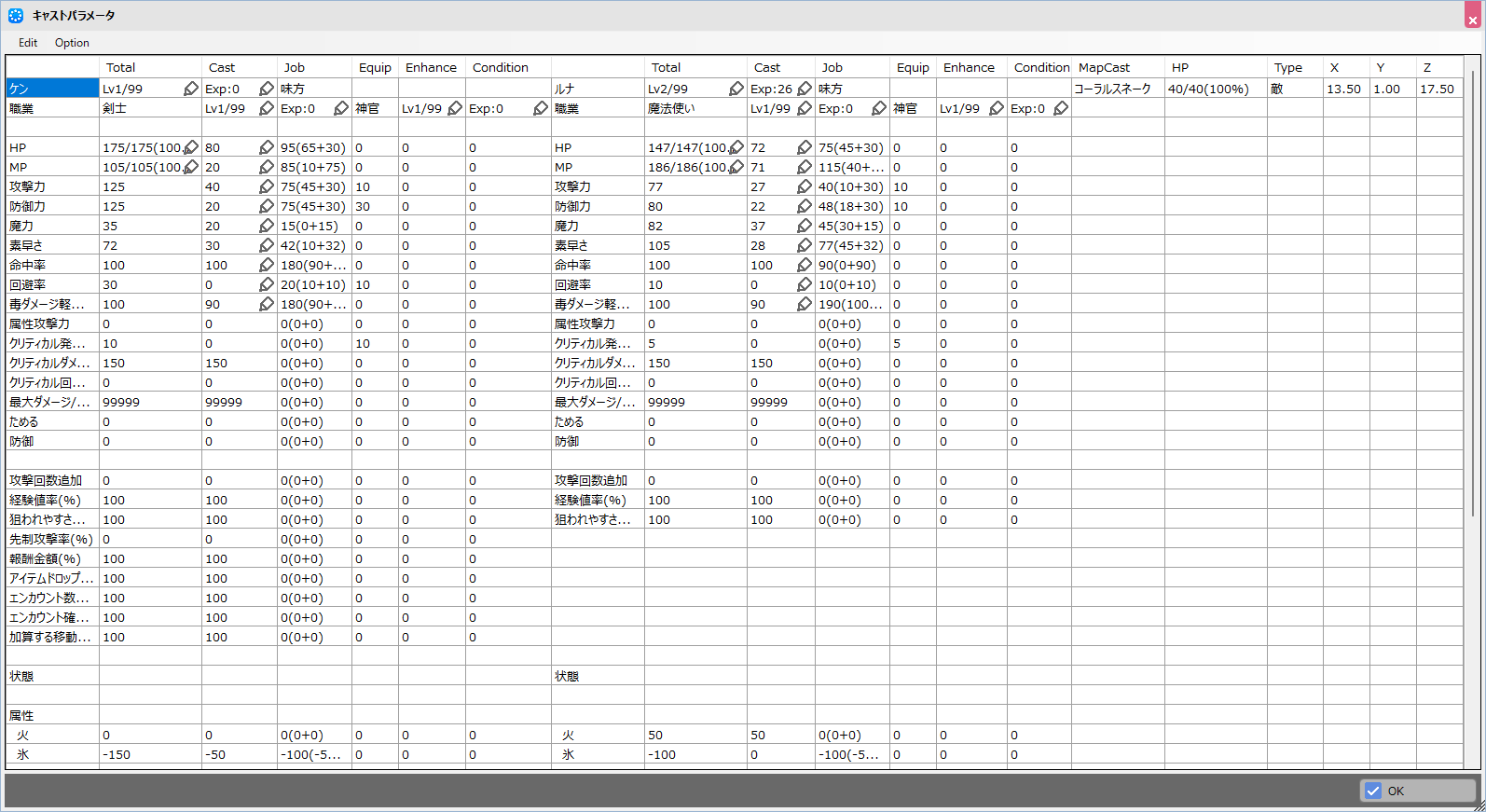

キャストパラメータチェックビューについて†

テストプレイ中に「F6キー」押すとキャストパラメータビューを開閉できます。
パーティメンバーやバトル時の敵、マップ上のキャストイベントのステータスを確認できます。
ステータスはキャスト自身のステータスに加えて、職業や装備、バトル中の様々な影響によって変化した値も表示されます。
また一部のステータスの値やキャストの保持スキルの情報を一時的に変更することもできます。

• Edit
  パーティメンバーが使えるスキルや、パーティの所持品の情報を一時的に変更できる機能です。

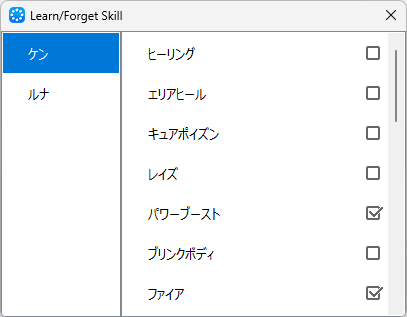

  • Skill
    パーティメンバーが使えるスキルを変更できるエディターが開きます。
    キャストを選択し、スキルごとにあるチェックボックスをオンにするとそのスキルが使えるようになります。

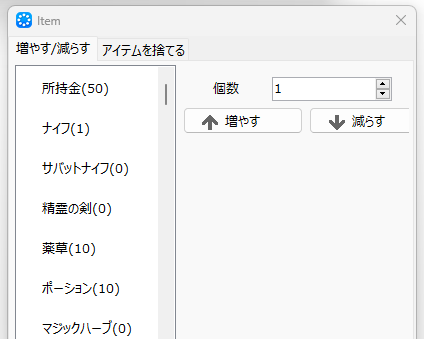

• Item
  パーティーの所持金や所持アイテムの所持数を変更できるエディターが開きます。
  所持数を指定して増減したり、所持しているアイテムを捨てることができます。


• Option
  マップ上のキャストイベントの情報を表示するかどうかを選択できます。
  表示形式として、キャストイベントの全てのステータスを表示するか（Full）、HPと位置情報のみ表示するか（Simple）を選択できます。

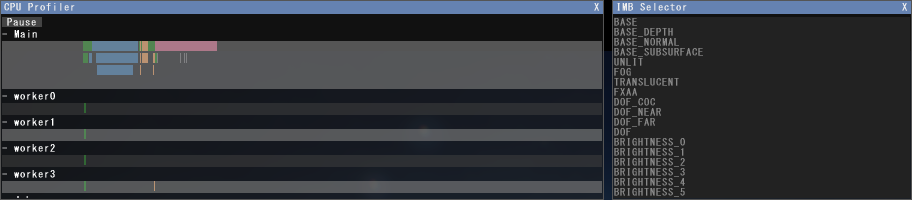

パフォーマンスメーター†

描画やロジック処理などの負荷がどのくらいかかっているかをさまざまなグラフで確認することができます。
沢山のオブジェクトやイベントを配置したり、複雑な処理のイベントを同時に実行していると処理負荷が上がり、ゲームをプレイした際動作が重く感じるようになります。
パフォーマンスメーターはそれらを調整する手助けとなる機能です。
(!)お使いの環境によって処理負荷がどのくらい動作に影響するかは変わります。

• なし
  パフォーマンスメーターを終了します。

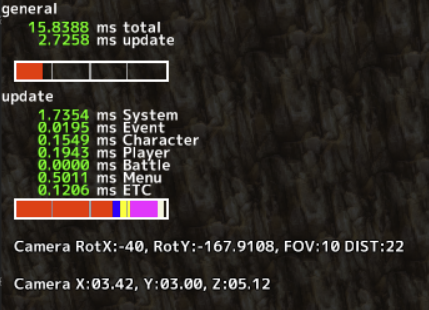

• ロジック負荷
  テストプレイ実行中の BAKIN エンジン負荷を表示します。
  また、現在のカメラの向きなどの情報も見ることができます。

  それぞれ以下の処理時間を示します。

• general

  total	前のフレームから現在のフレームまでの間に経過した総時間です。垂直同期待ちなど、CPUが処理をしていない時間も含まれます。
  update	下記 update セクションの総時間です。

• update

  System	入力情報の更新やウィンドウ制御など、エンジンの基本処理にかかった時間です。
  Event	イベント内容の処理にかかった時間です。
  Character	マップ上のキャラクターの位置や向きの制御にかかった時間です。
  Player	プレイヤーの入力受付や移動処理にかかった時間です。
  Battle	バトルの処理にかかった時間です。
  Menu	メニューの処理にかかった時間です。
  ETC	その他（イメージ座標管理・ワイプ・カメラ制御）の細かな処理にかかった時間です。

• ミニメーター
  CPU/GPUの状況やフレームレートなどがわかるメーターです。
  ダイアログ下部のボタンをクリックすると追加機能を利用できます。



  CPU	CPUにかかっている負荷をメーターで表示します。
  GPU	GPUにかかっている負荷をメーターで表示します。
  FPS	ゲームのフレームレートを表示します。
  DRW	描画コマンドの発行数です。
  VRM	システムで使用しているものも含めたGPUメモリ使用量です。
  MDL	ロードされているモデル数です。
  EFK	ロードされているエフェクト数です。
  TMPTGT	立ち絵など一時的に必要な描画用テクスチャの数です。

• Debug Pause
  テストプレイを一時停止します。
  再度このボタンを押すと一時停止を解除します。

• Debug Camera
  テストプレイダイアログ内でカメラを自由に動かすことができます。
  再度このボタンを押すと、マップに設定されたカメラに戻ります。
  例えばカメラの外にあるイベントのコリジョンを確認する際などに利用できます。

• Profiler
  各処理にかかっている負荷を確認できる、プロファイラーを開きます。
  詳細はプロファイラーの各項目の説明をご覧ください。

• IMBSelect
  描画中間バッファを選んで描画の途中結果を確認できます。
  • IMBSelectの項目

    BASE	不透明
    BASE_DEPTH	不透明深度
    BASE_NORMAL	不透明法線
    BASE_SUBSURFACE	サブサーフェイスカラー
    SSS_FILTERED	サブサーフェイスライティング
    SSS_BLURED	SSSぼかし
    SSS_APPLIED	SSS適用
    SSAOMASK	AO検出
    SSAOBLURED	AOぼかし
    SSAOAPPLY	AO適用
    UNLIT	ライティング無しマテリアル
    FOG	フォグ
    TRANSLUCENT	半透明
    FXAA適用	FXAA適用
    DOF_COC	DOF基準値
    DOF_NEAR	DOF近接部分
    DOF_FAR	DOF遠方部分
    DOF	DOF適用
    BRIGHTNESS_＊	露出計算用明度検出
    HILIGHT	ハイライト検出
    BLOOMDOWNSAMPLE_＊	ブルームダウンサンプル
    BLOOMUPSAMPLE_＊	ブルームアップサンプル
    DISTORTIONSRC,	パーティクルディストーションイメージ

• Hide
  ミニメーターを縮小します。

• プロファイラー
  CPU/GPUの状況やフレームレートなどがわかるメーターです。
  各処理がCPUやGPUに対して掛けている負荷を見ることができます。
  ウィンドウの左端/下端をドラッグするとウィンドウを広げられます。

• Pause/Resume
  ウィンドウ左上にあるボタンです。プロファイラーの動きを一時停止/一時停止解除することができます。
  一時停止している際、ボタン右側に出る<>ボタンを使って、一時停止したフレームより前のフレームの処理負荷の状況を表示することができます。
  プロファイラーを観察し、処理負荷が重そうに見えたところで一時停止して、問題を調査するという使い方をしてください。

• プロファイラーの各項目
  プロファイラーのメーターにマウスカーソルを合わせると、その個所がどの処理に関する負荷を表しているかが表示されます。
  各項目名についての解説と、それぞれに対する対策については下記の表をご覧ください。
  処理負荷の軽減については、制作Tips＞[[]]の項も合わせてご覧ください。

  名称	内容	重い場合に考えられる原因	考えられる対策
  メインスレッド
  Fixed interval update	固定時間更新		Animate・Physics updateの合算。その2項目に対する対策をしてください。
  Animate	モデル・パーティクルの更新	モデルが多い、ボーンが多い	・マップ上のスタンプ数を調整する。 ・アニメーションするスタンプ数を調整する。 ・モデルに含まれる不要なボーンをBlenderなどで削除する。例えば、手の指のようにほとんど使われないボーンは削除する。
  Physics update	物理更新	物理の負荷要素(RigidBoyd Collision メッシュコリジョン)が多い	・リソース＞3D･2Dスタンプにて、コリジョンが不要（当たり判定が必要ない）なスタンプからコリジョンを外すか、簡易コリジョン（Boxなど）を設定する。 　遠景のようにプレイヤーが接触することのないオブジェクトには、コリジョンの設定は不要です。 ・「物体」として配置できるものは物体にする。 　処理負荷は物体よりもイベントの方がかなり高くなります。 ・イベントシート＞衝突判定にて「プレイヤー・他のイベントとぶつかる」をオフにする。 ・イベントシート＞衝突判定で、衝突判定のサイズを調整する。 　衝突範囲が小さいほど負荷が少なくなります。 ・リソース＞物理設定や、リソースに割り当てているコリジョンをシンプルなものにする。 　コリジョンの数や複雑さは処理負荷を増やします。 ・小さなモデルの集合体を1つのモデルにまとめる。 　例えば、テーブルの上の小物を別々のモデルにするのではなく、1つのモデルとしてインポートし、ボックスなどのコリジョン1つで判定するようにすると処理負荷が減ります。 ・入れない家や洞窟などの入り口などに詳細なコリジョン形状が不要なら、メッシュコリジョンをやめてボックスなどにすると処理負荷が減ります。 ・イベントの衝突範囲を使った透明壁を減らす 　マップ上のキャストに侵入してほしくない箇所にイベントを使って透明の壁を建てることはよく使われる技法ですが、処理負荷が増える原因にもなります。透明壁の数やサイズを適切なものにすることで処理負荷を減らすことができます。もしくは、コリジョンだけが設定された透明な「モデル＝物体」を配置すると負荷が減ります。
  GameMain update	ゲームロジック		ロジック負荷メーターをご覧ください。
  BattleScene update	バトルシーン更新	バトル中のProcScript～Graphics updateのトータルの処理が多い	バトルシーンで発生する処理の合算。処理の各項目への対策をしてください。
  MapScene update	マップシーン更新	マップ中のProcScript～Graphics updateのトータルの処理が多い	マップシーンで発生する処理の合算。処理の各項目への対策をしてください。
  ProcScript	イベントシートの実行負荷	イベントで実行している内容の負荷が高い	・実行中のイベント内の処理を簡潔にする。 ・並列実行するイベントを減らす。 　並列実行するイベントは毎フレーム実行されます。毎フレーム処理する必要がない並列イベントシートの先頭に「指定の時間待つ」パネルを入れることで、1フレーム中に実行されるイベントの数を減らすことができます。 　（「指定の時間待つ」パネルに0秒を設定すると、1フレーム処理を待ちます。） 　例えば、キャストの状態チェックなどは毎フレーム行う必要がない場合があります。 　また、イベントの条件を見直すことで、イベントが実行されるタイミングを調整することもできます。
  Character update	プレイヤーやイベントの姿勢や座標の更新処理	イベントの個数が多い	・マップに配置しているイベントや、「イベントの生成」で動的生成されるイベントの個数を調整する。 　条件が満たされず出現していないイベントは、その状態ではほぼ負荷がありません。 　また、表示されないイベントはこの処理に対して負荷を与えません。
  Player update	プレイヤー入力・移動処理		※この項目に対しての対策はありません。
  Menu update	メニュー(UI)更新	レイアウト表示物の個数が多い	・表示するレイアウト数を調整する。 ・レイアウトパーツ数を調整する。 　コンテナやパネルの数が増えると負荷が増えます。特に特殊書式を設定したパネルは負荷が大きくなります。 　例えば、一度に30アイテムを表示するアイテムリストは、10アイテムずつ3ページに分けると負荷が減ります。 また、ウィンドウ枠などを複数のレイアウトパーツ（画像）を組み合わせて表示している場合、画像を1つにまとめて1つのパーツで表示する方が負荷が減ります。 　表示するイメージのサイズは、この処理に対する負荷には影響を与えません。
  Graphics update	レイアウト・その他2D描画物の描画命令発行処理	レイアウト表示物や「イメージを表示」パネルで表示している個数が多い	・表示するレイアウト数を減らす。 ・レイアウトパーツ数を調整する。 ・イベントで表示するイメージ数を減らす 　「イメージを表示」パネルだけでなく、会話パネルや「感情マークを表示」パネルなどでのスプライトやイメージの表示も、この項目の負荷に影響を与えます。
  Calc world center & radius	モデルの描画判定情報更新	スキンメッシュが多い	・マテリアル数を減らす。 　複数のマテリアルに分かれているポリゴンがある場合、Blenderなどを使いなるべく少ない数のマテリアルにまとめることで負荷が減ります。 　例えば、VRMモデルは多くのマテリアルが設定されているケースが多くありますが、モデルをエクスポートする際に数を減らして（複数のマテリアルをまとめて）出力し、それをBakinにインポートすると、この項目に対する負荷を減らすことができます。 サブグラフィックを使って複数のスタンプを1つにまとめることは、この項目の負荷に対しては影響を与えません。重要なのはマテリアルの数を減らすことです。
  Make command	描画コマンドの作成	マテリアル・メッシュが多い	・マップに配置したスタンプの数を調整する。 ・マテリアル数を減らす。 ・スタンプに使用しているモデルをBlender等で調整する。
  Prepare next rendering	次のフレームの描画の準備		※この項目に対しての対策はありません。
  レンダリングスレッド
  Create native command buffer	描画APIコマンドの作成	マテリアル・メッシュが多い	・マップに配置したスタンプの数を減らす。 ・マテリアルを減らす。 ・スタンプに使用しているモデルをBlender等で調整する。
  Effekseer update	Effekseerアップデート(1フレーム分)	Effekseerパーティクルが多い	・マップに配置しているパーティクルの数を調整する。
  Effekseer draw	Effekseer描画	Effekseerパーティクルが多い	・マップに配置しているパーティクルの数を調整する。
  Execute native command	描画APIコマンド実行	表示物が多い GPUを参照	※この項目に対しての対策はありません。
  GPU
  Shadow	影	シャドウの範囲が広い ライトの向きがカメラ向きに対して平行 カスケードが多い	・マップ設定＞レンダリング設定タブ＞ライトにて、影カスケード数や影範囲など、影に関する値を調整する。 ・ライトの向きを調整することで影の範囲を減らす。 　画面中の影の量を減らすことでこの項目に対する負荷を減らすことができます。 　画面にあまり映らない箇所の影の範囲を見直してみてください。
  ZPrepass	不透明事前深度描画	不透明物体が多い	・マップに配置したスタンプの数を調整する。 ・小さなモデルの集合体を1つにまとめたモデルにする。 　　例えばテーブルの上の小物を別々のモデルにするのではなく、1つのモデルにしたうえでインポートし、スタンプ化すると処理負荷が減ります。 　　一方サブグラフィックを使って複数のスタンプを1つにまとめることは、この項目の負荷に対しては影響を与えません。
  Opaque	不透明描画	不透明物体が多い	・マップに配置したスタンプの数を調整する。 ・小さなモデルの集合体を1つにまとめたモデルにする。 　　例えばテーブルの上の小物を別々のモデルにするのではなく、1つのモデルにしたうえでインポートし、スタンプ化すると処理負荷が減ります。 　　一方サブグラフィックを使って複数のスタンプを1つにまとめることは、この項目の負荷に対しては影響を与えません。
  SSS	SSS		※機能をオフにする以外の対策はありません。
  SSAO	SSAO	SSAOサンプリングが多い 一般的に重い	・マップ設定＞レンダリング設定タブ＞SSAOにて、サンプリング数の値を減らす。 ・SSAOのプロパティ「ぼかし」をハーフバイラテラルにする。
  Unlit	非ライティングマテリアル描画		・マップに配置したスタンプの数を調整する。 ・小さなモデルの集合体を1つにまとめたモデルにする。 　　例えばテーブルの上の小物を別々のモデルにするのではなく、1つのモデルにしたうえでインポートし、スタンプ化すると処理負荷が減ります。 　　一方サブグラフィックを使って複数のスタンプを1つにまとめることは、この項目の負荷に対しては影響を与えません。
  Fog	Fog		※機能をオフにする以外の対策はありません。 　Fogのパラメータの調整では負荷は軽減されません。
  Translucent	半透明マテリアル描画	半透明物体が多い 画面に近い	・マップに配置する半透明マテリアルを使用したスタンプを減らす。 ・半透明にする必要がないものは不透明にする。 　例えば、小さな瓶のようなものは不透明にし、テクスチャで透明感を表現した方が処理負荷が減ります。 ・カメラから見た時、半透明のものが重ならないようにする。 　例えば、ガラスを何枚も重ねたり、薄い色のパーティクルをたくさん重ねて表現している箇所を調整すると処理負荷が減ります。 ・透明度0の部分が多いテクスチャやイメージの利用を避ける。 　透明な余白が大きいテクスチャやイメージは、余白部分を削ると処理負荷が減ります。
  FXAA	FXAA		※機能をオフにする以外の対策はありません。
  DOF	Depth of field	一般的に処理負荷が高い	・マップ設定＞レンダリング設定タブ＞DOFでパラメータを調整し、画面上ぼかす範囲を狭くする。 　焦点や焦点距離を調整し、ぼかす範囲を減らすことで処理負荷が減る可能性があります。
  Bloom	Bloom		※機能をオフにする以外の対策はありません。
  UI	UI	UI要素が多い 重なっているなど	・レイアウトパーツの数を調整する。 ・透明度0の部分が多いテクスチャやイメージの利用を避ける。 　透明な余白が大きいテクスチャやイメージは、余白部分を削ると処理負荷が減ります。 ・静止しているマスクを使ってくり抜いている箇所は、イメージに変更する。 　画像の一部をマスクで隠して使用している場合、イメージを別途作成した方が処理負荷が減ります。
  Other	その他		※この項目に対しての対策はありません。

リセット†

テストプレイをリセットしてタイトル画面に戻します。（タイトル画面をスキップしている場合は、ゲームの冒頭に戻ります。）
Ctrl+cでもリセット可能です。
センターホイールクリックでのテストプレイではこのメニューは選択できません。

④ステータスバー†

マップエディターウィンドウの下部にあるステータスバーには、よく使われる機能をアイコン化して配置してあります。

• 選択対象
  選択対象を絞り込みます。

• 地形
  オンにすると地形のみを選択します。

• 物体
  オンにすると物体とイベントのみを選択します。

• 地形と物体
  オンにすると地形も物体とイベントも選択します。

また選択できる対象が変わるだけでなく、モードによってマップエディター上でのコピー/カット/ペーストの挙動が変化します。

「地形」 … 選択した地形をコピー、カット、ペースト
「物体」 … 選択した物体・イベントをコピー、カット、ペースト
「地形と物体」 … 選択した地形とその上に載る物体・イベントをコピー、カット、ペースト

• 操作軸
  物体やイベント移動などをするさいの操作軸を設定します。

• XZ
  操作の対象軸がXおよびZ軸のみになります。

• YX
  操作の対象軸がYおよびX軸のみになります。

• ZY
  操作の対象軸がZおよびY軸のみになります。

• 上に乗る
  物体やイベントを配置する際、すでに置かれているものの上に載るように配置します。
  ただし配置するスタンプにコリジョン設定がない場合はこのボタンがオンでも上には載りません。
  Ctrlボタンを押しながら配置をするとすでに置かれているものに重なるように配置します。（このボタンがオフになっている場合は逆の動きになります。）

• マニピュレーター
  マニピュレーターの種類を選択します。

• 位置の調整
  オンにすると、マニピュレーターが物体やイベントの位置調整用になります。

• 角度の調整
  オンにすると、マニピュレーターが物体やイベントの角度調整用になります。

• スケールの調整
  オンにすると、マニピュレーターが物体やイベントのスケール調整用になります。

• グリッド
  • スナップ
    物体やイベントをグリッドに沿って配置するグリッドスナップ機能の使用/不使用を切り替えます。

• グリッド
  マップ上のグリッド（方眼）の表示/非表示を切り替えます。

• 表示
  • 真上からのカメラ
    オンにすると、カメラが真上からの視点になります。オフにすると直前の視点に戻ります。

• パース表示
  作業中のマップの表示にパースを付ける/付けないを切り替えます。

• ポストエフェクト
  作業中のマップに設定したポストエフェクトをかける/かけないを切り替えます。

• マップシンボル
  マップ上に配置されたライト・パーティクル・グラフィック設定の無いイベントマーカーやコリジョンの表示/非表示を切り替えます。

• 敵分布
  オンにすると、マップ設定＞敵分布で出現する敵が設定されたエリアの地面の色が変わります。
  敵分布の範囲で、ALL（マップ全体）に敵を配置していると、マップ全体の色が変わって見えます。
  マップの色がおかしいと思った場合、このボタンのオン・オフの状態と、敵分布の設定を確認してください。

• コリジョン
  マップ上に配置されたグラフィック設定の無いイベントのコリジョン枠（白いワイヤーフレーム）の表示の表示/非表示を切り替えます。
  また、このボタンをオンにしていると、物体を他の物体の上に乗せようとしたときに、下になる物体のコリジョン枠が表示されるようになります。
  マップシンボルボタンがオフの場合は、このボタンをオンにしてもコリジョンは表示されなくなることに注意してください。

• DOF
  DOF（被写界深度）機能の有効/無効を切り替えます。
  ポストエフェクトボタンがオフの場合は、このボタンをオンにしてもDOFは有効になりません。
  DOFはカメラ位置を原点に作用する機能となるため、マップエディター上でのDOFのかかり具合はゲーム内でのDOFのかかり具合とは異なります。
  ゲーム内での正しいDOFのかかり具合はカメラツールのプレビューでご確認ください。

⑤各種パレット†

マップを作成するための機能を種類ごとにまとめたのが「パレット」です。
マップエディターで使用するパレットは、以下の６種類があります。
それぞれのパレットの機能については、当ヘルプの「エディット画面で使用する各種パレット」をご覧ください。

• マップリストパレット
• マップ設定パレット
• 配置リストパレット
• コモンイベントパレット
• 道具パレット
• スタンプパレット

• オートハイド
  各パレットの右上にある、押しピン形アイコンをクリックすると、パレットがプレビュー画面の左右辺に収納され、画面を広く使用できます。
  収納されたパレットは、左右辺収納部のパレット名をクリックするたびに、表示/非表示されます。

• パレットの移動とサイズ
  パレットはタイトルメニュー部を左ドラッグすることで、好きな場所に移動できます。
  元の場所に戻すには、タイトルメニュー部をダブルクリックします。
  また、パレットは枠を左ドラッグすることでサイズを変更することができます。

RPG Developer Bakin

• トップ
• はじめに
• FAQ
• 制作Tips
• トップメニュー
• マップエディター
• エディット画面で使用する各種パレット
• イベント（イベントシート/イベントパネル）
• リソース
• データベース
• ゲーム定義
• レイアウトツール
• カメラツール
• 変数使用箇所
• コモンイベント
• スプライトツール
• プラグイン
• ユーティリティ
• 各種素材の仕様
• 使用許諾契約書

  English page

AND検索 OR検索

最新の20件
